Antena VLD
Czyli pionowa pętla pełno falowa
Szczegóły budowy i zasada działania opisane na stronie:
https://practicalantennas.com/designs/loops/loop-sizes/

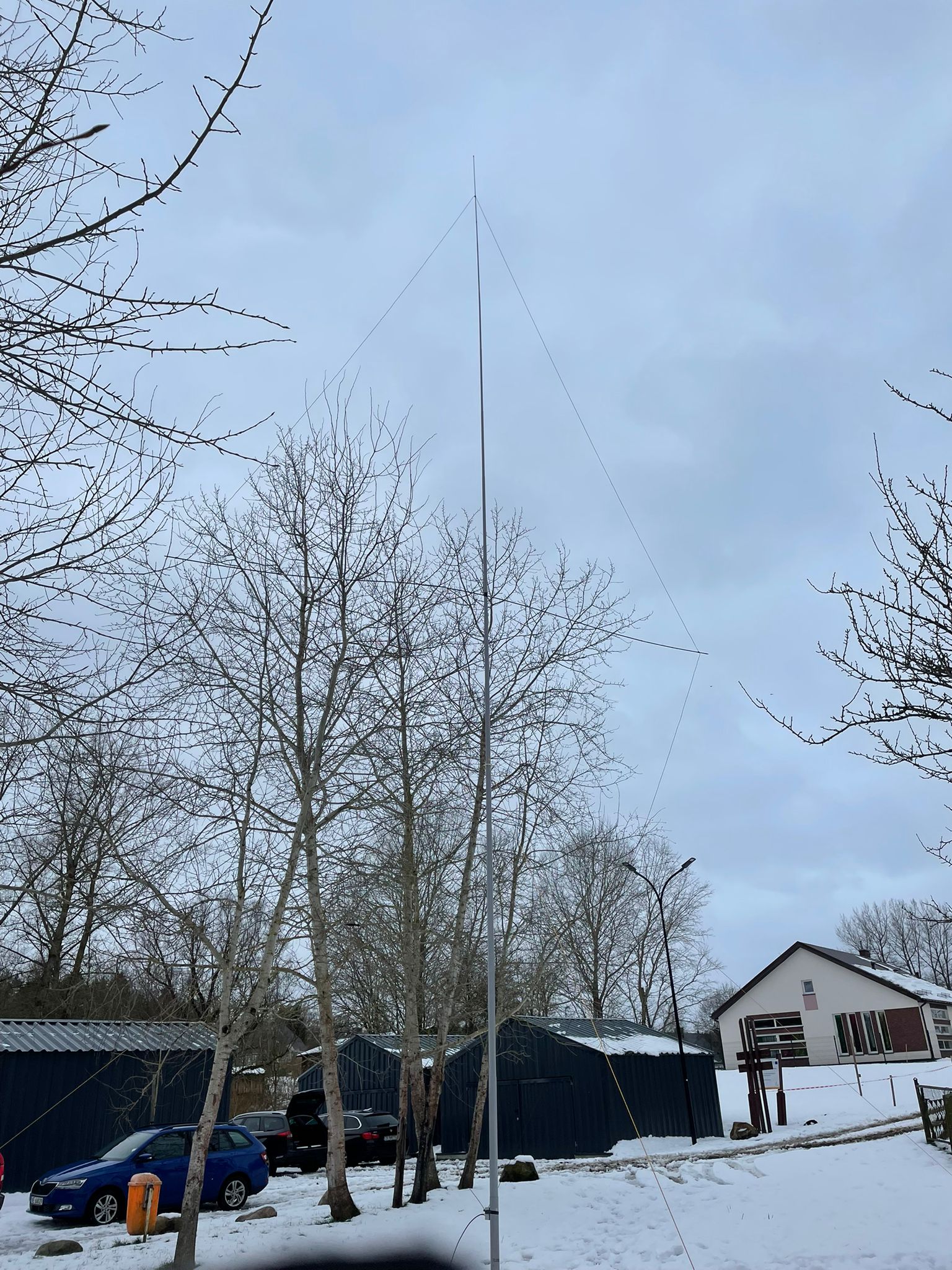

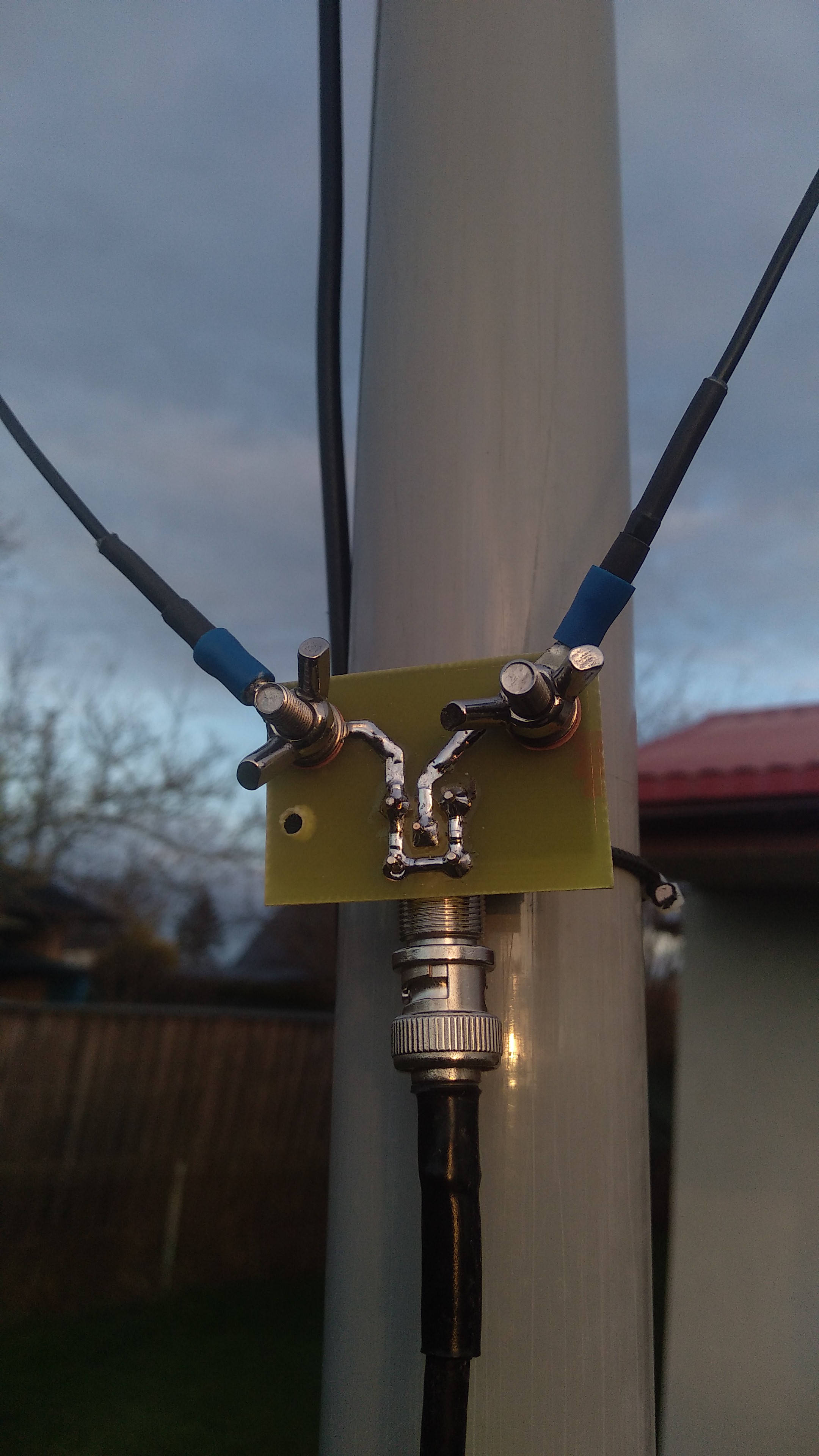

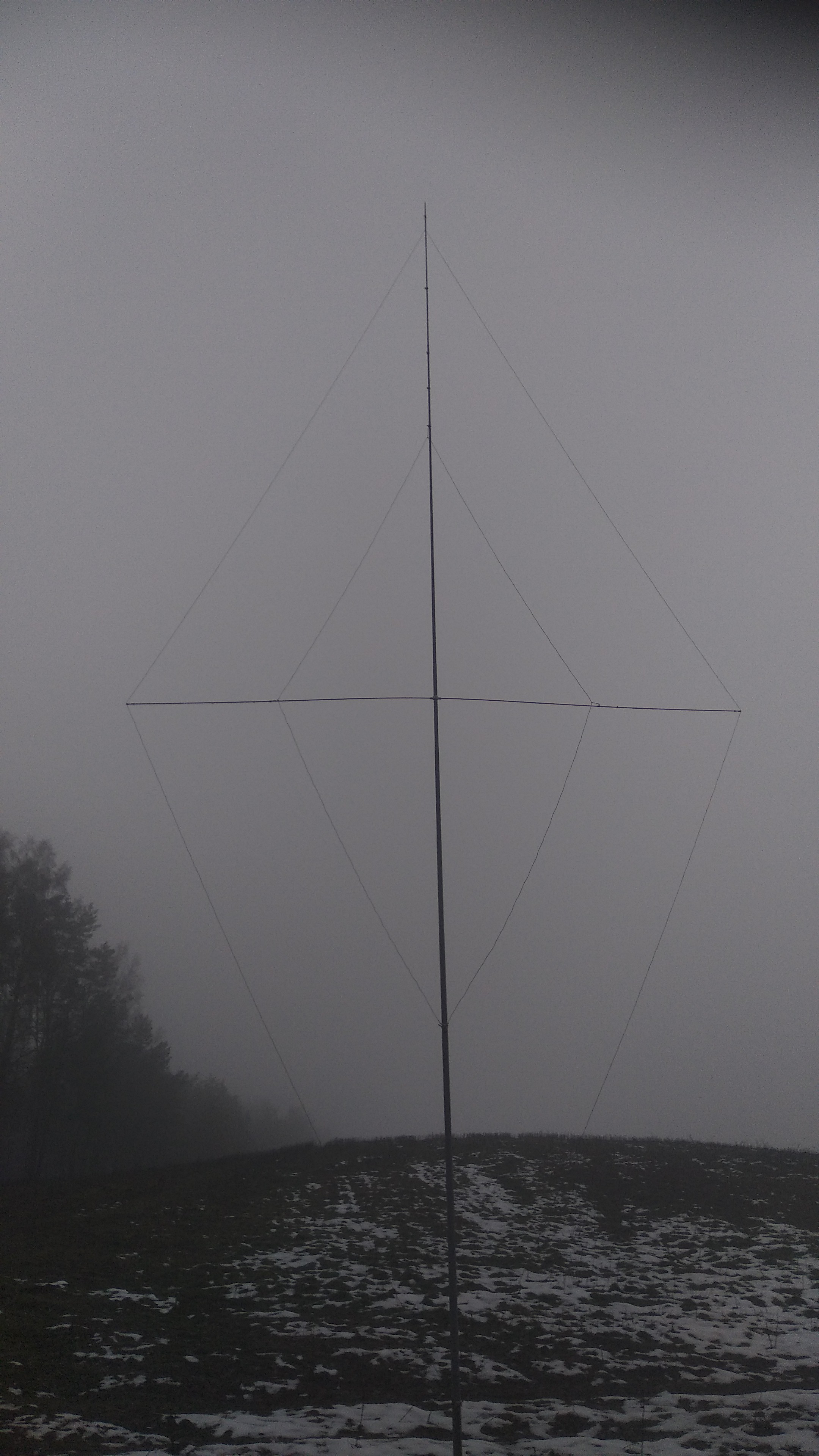

Zrobiłem pętlę w wersji 50ohm na 20m o kształcie rombu i działa super. Zmontowałem kolejne wersje na kolejne pasma.

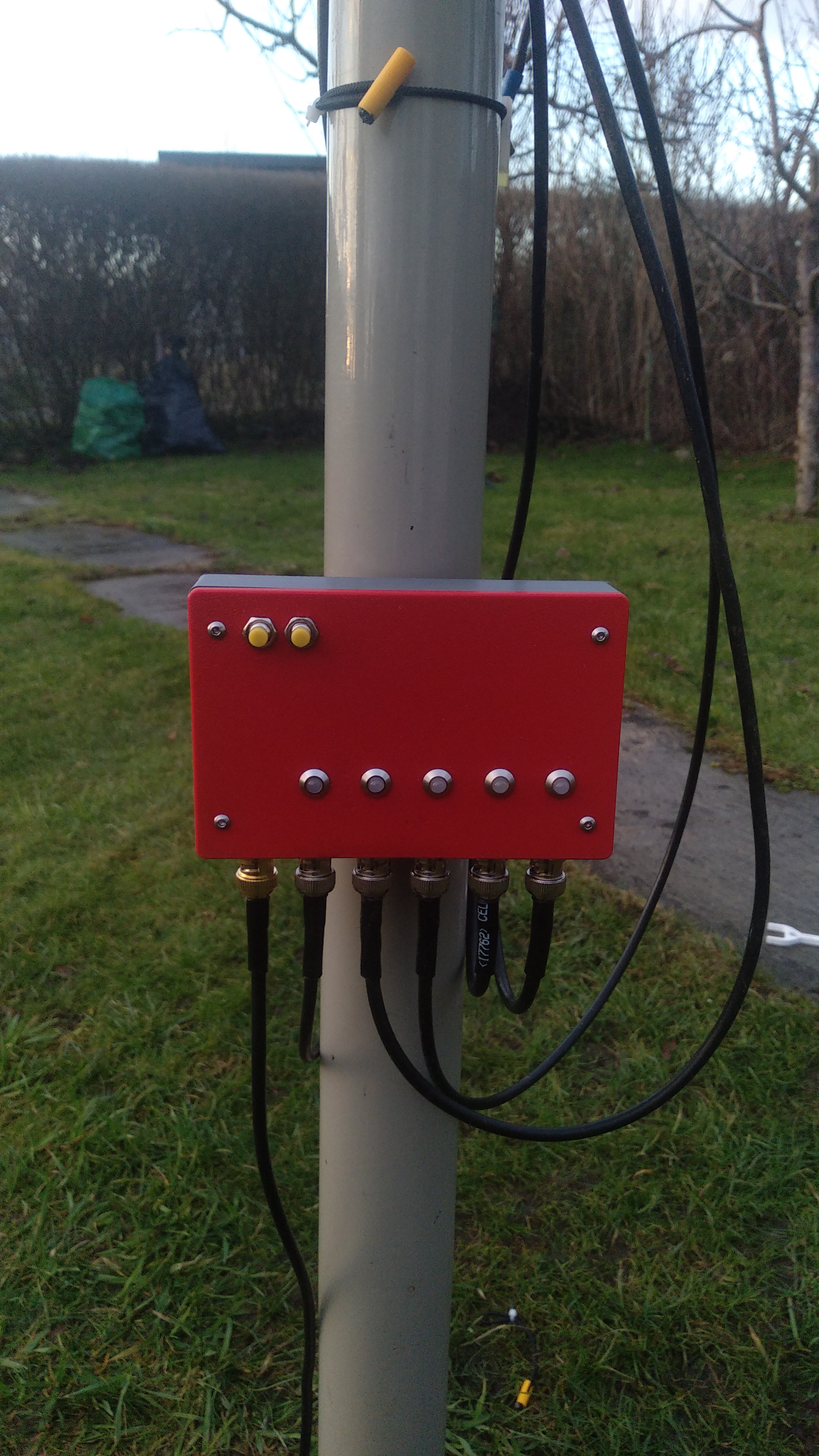

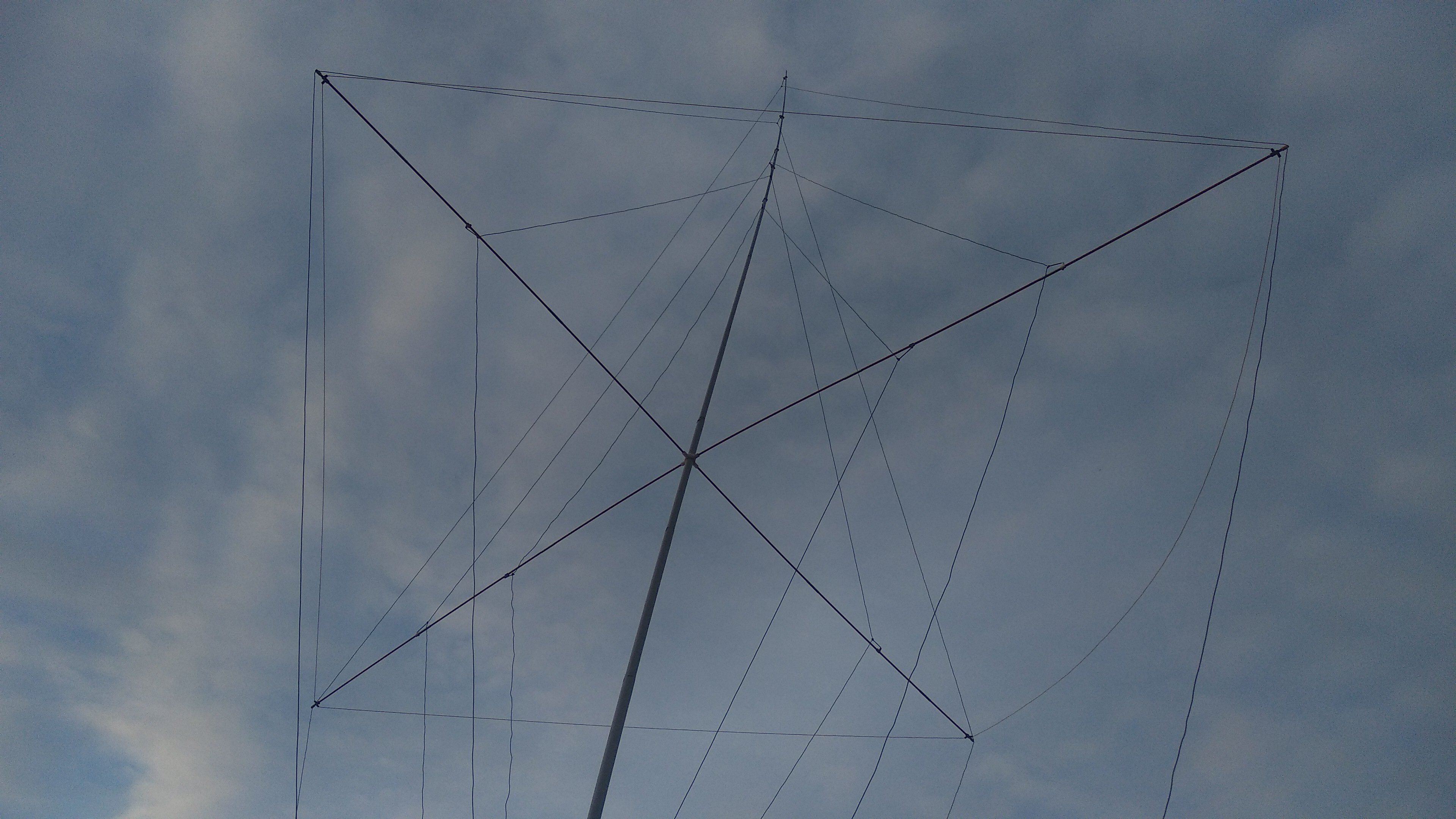

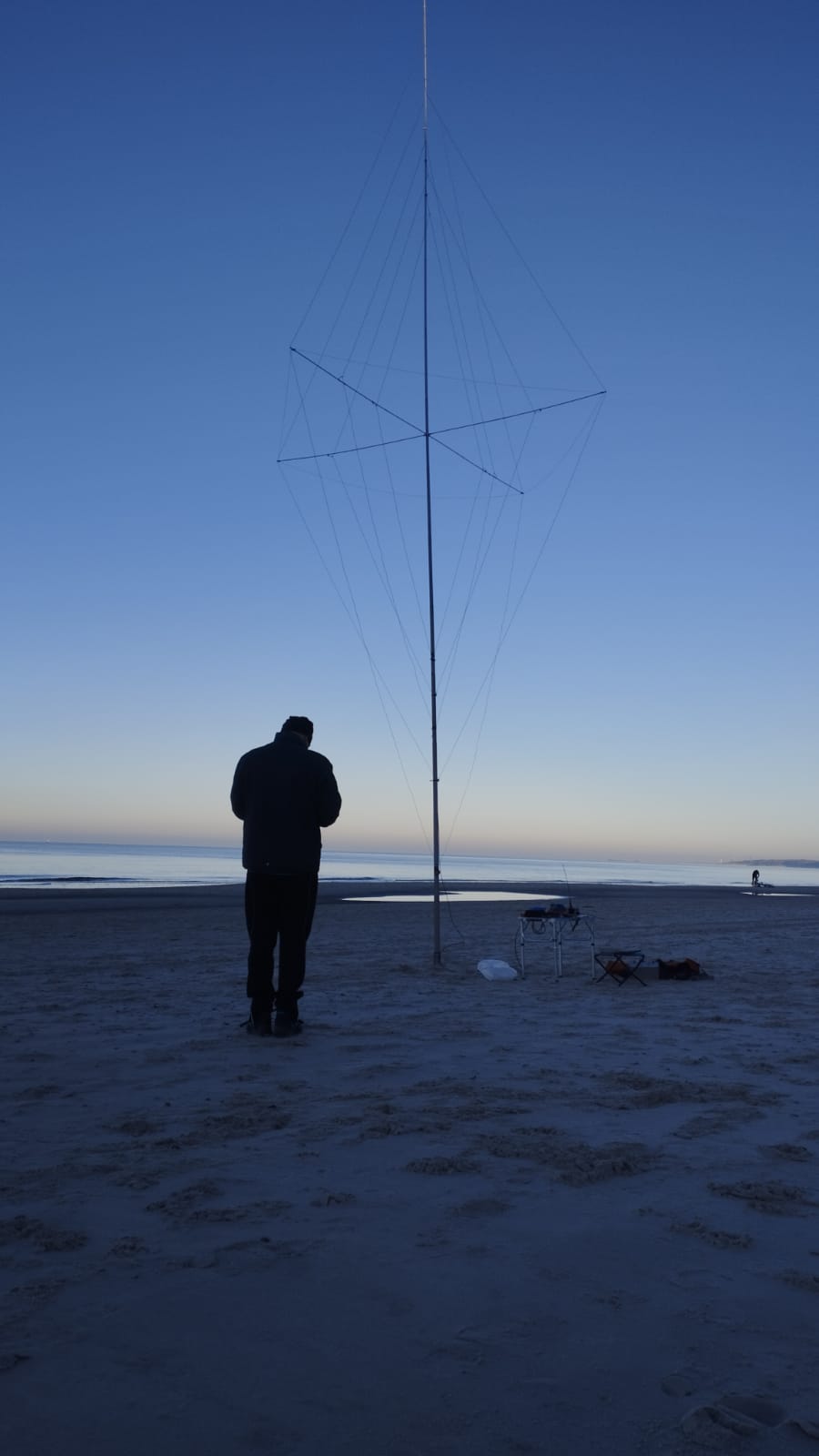

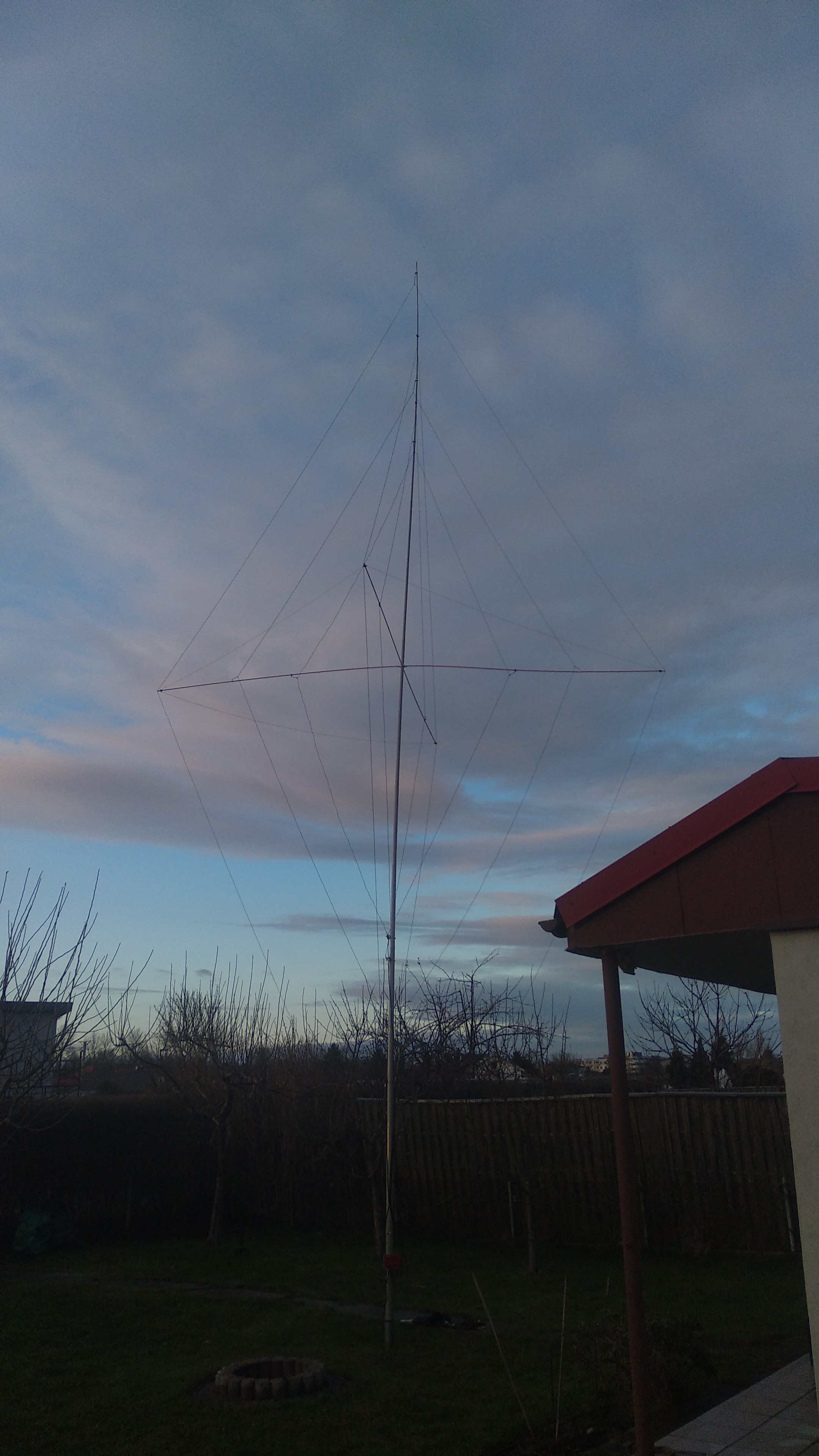

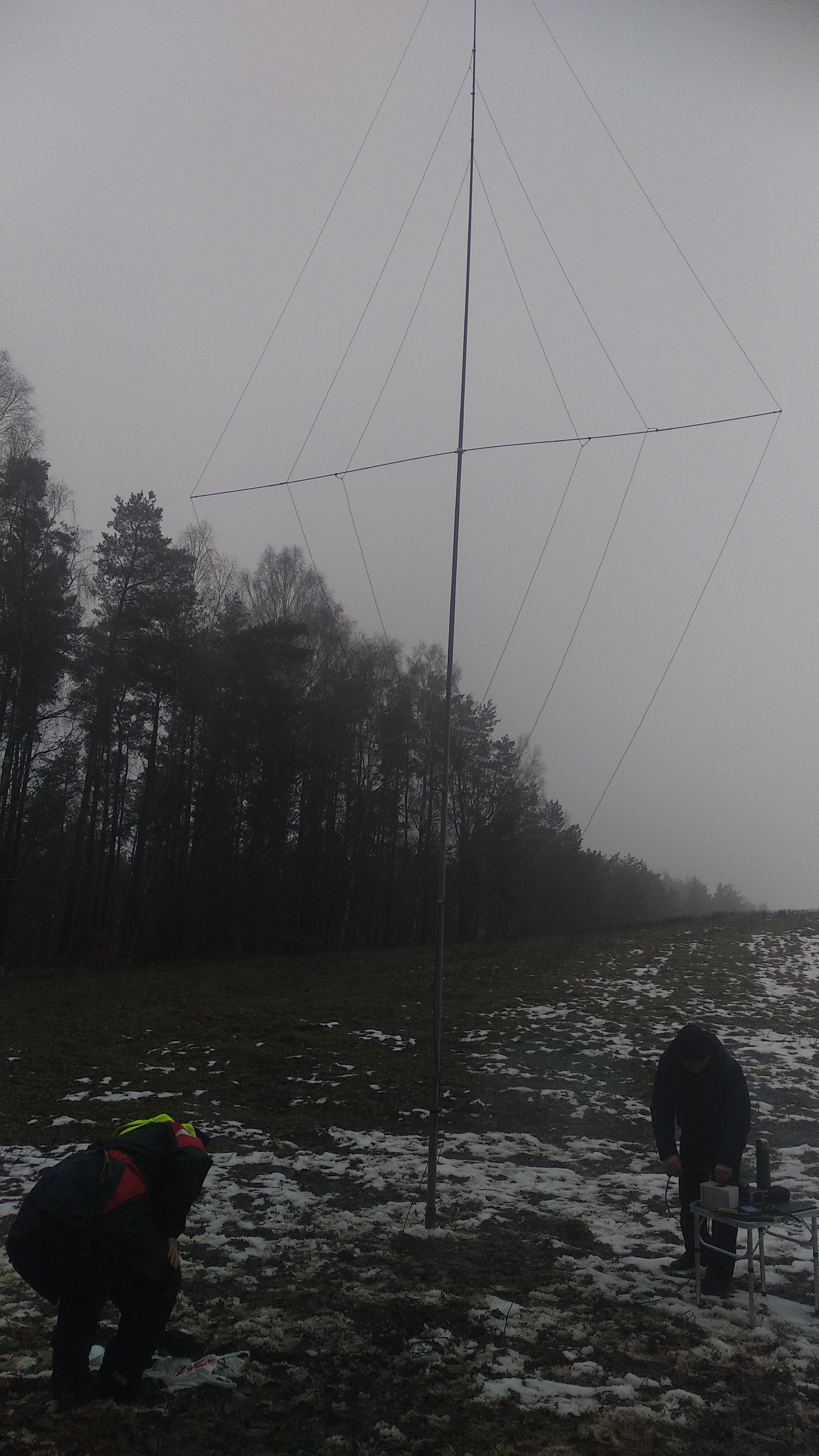

Następnie złożyłem wersję na 5 pasm.

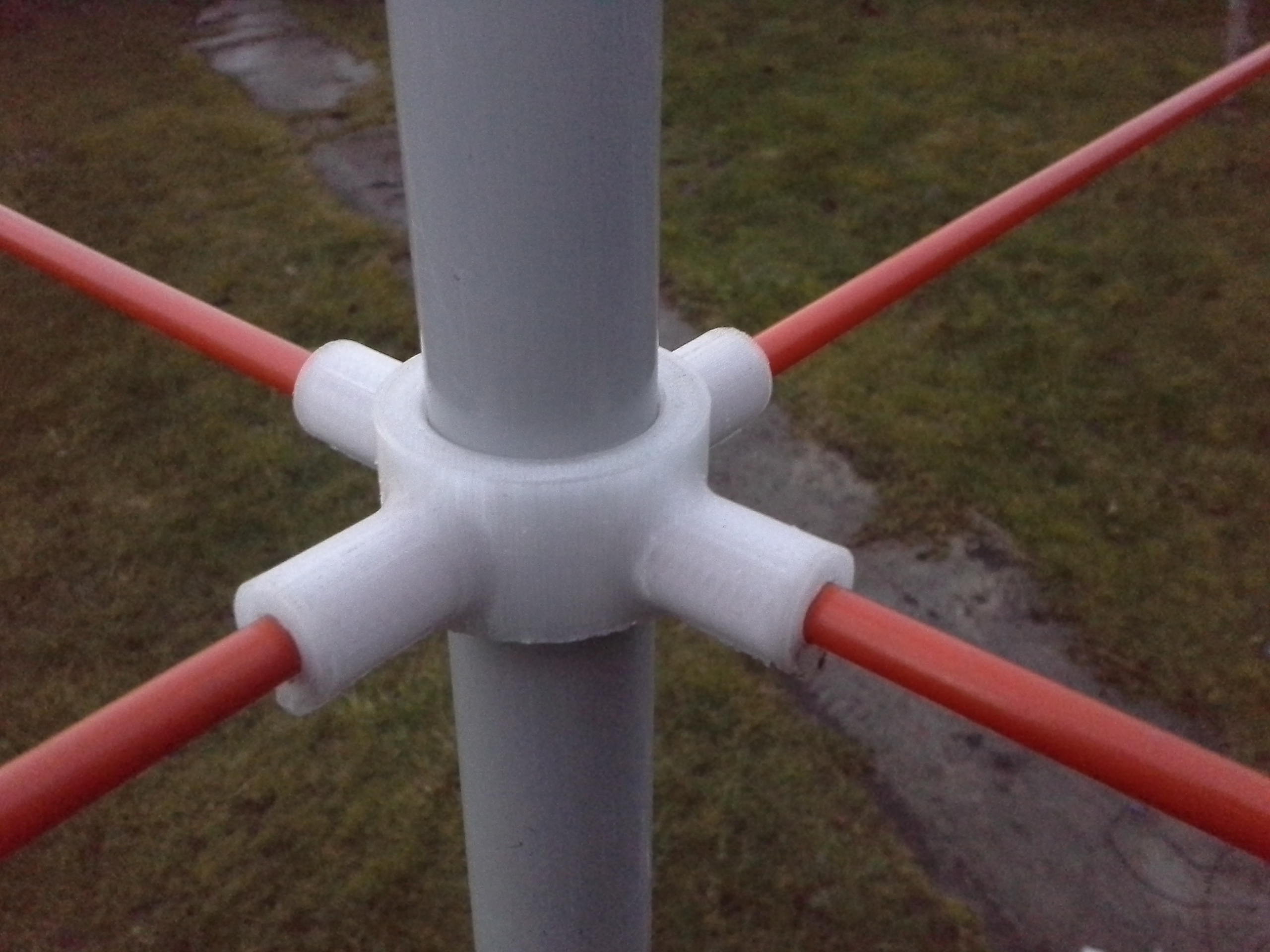

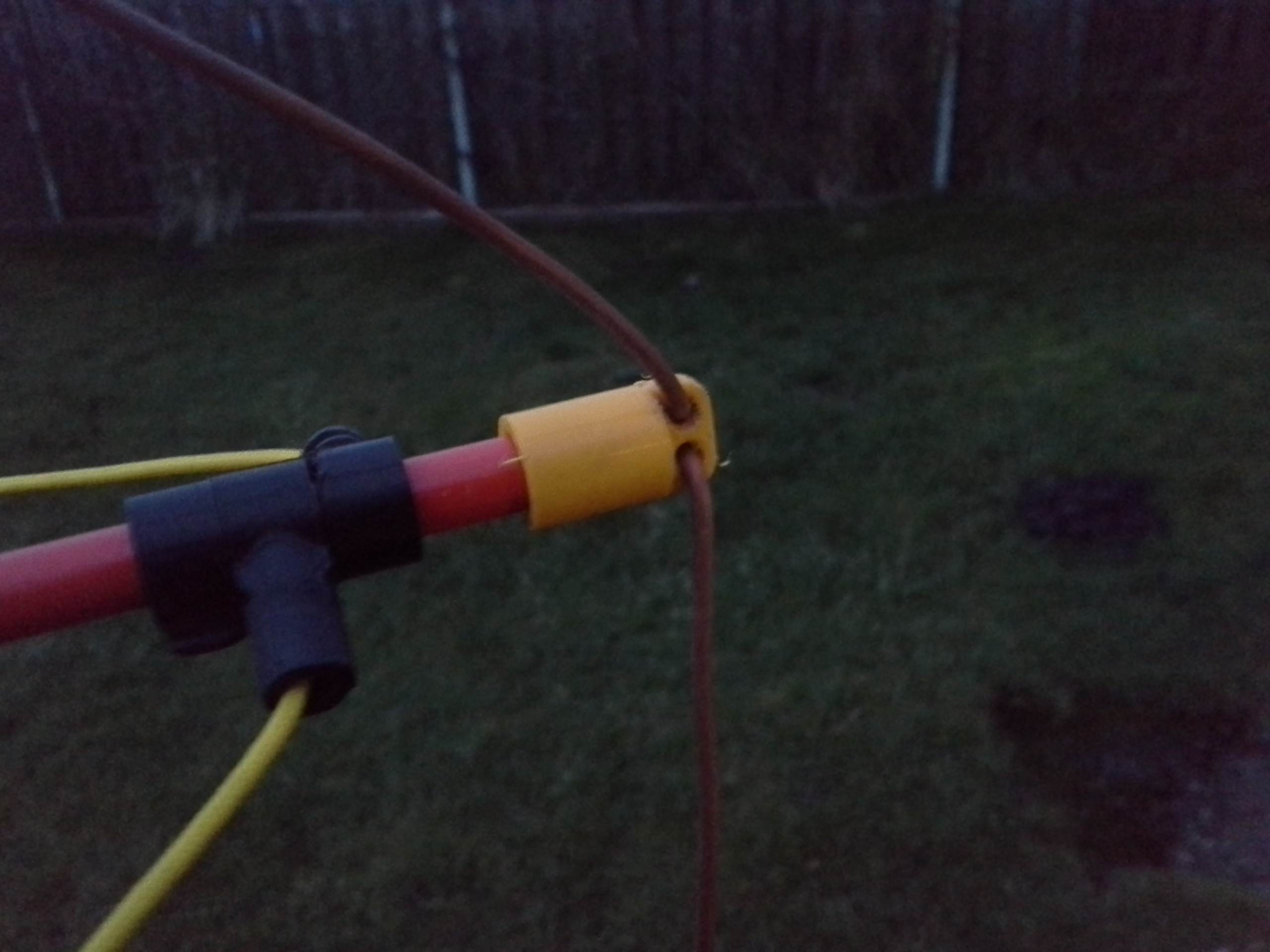

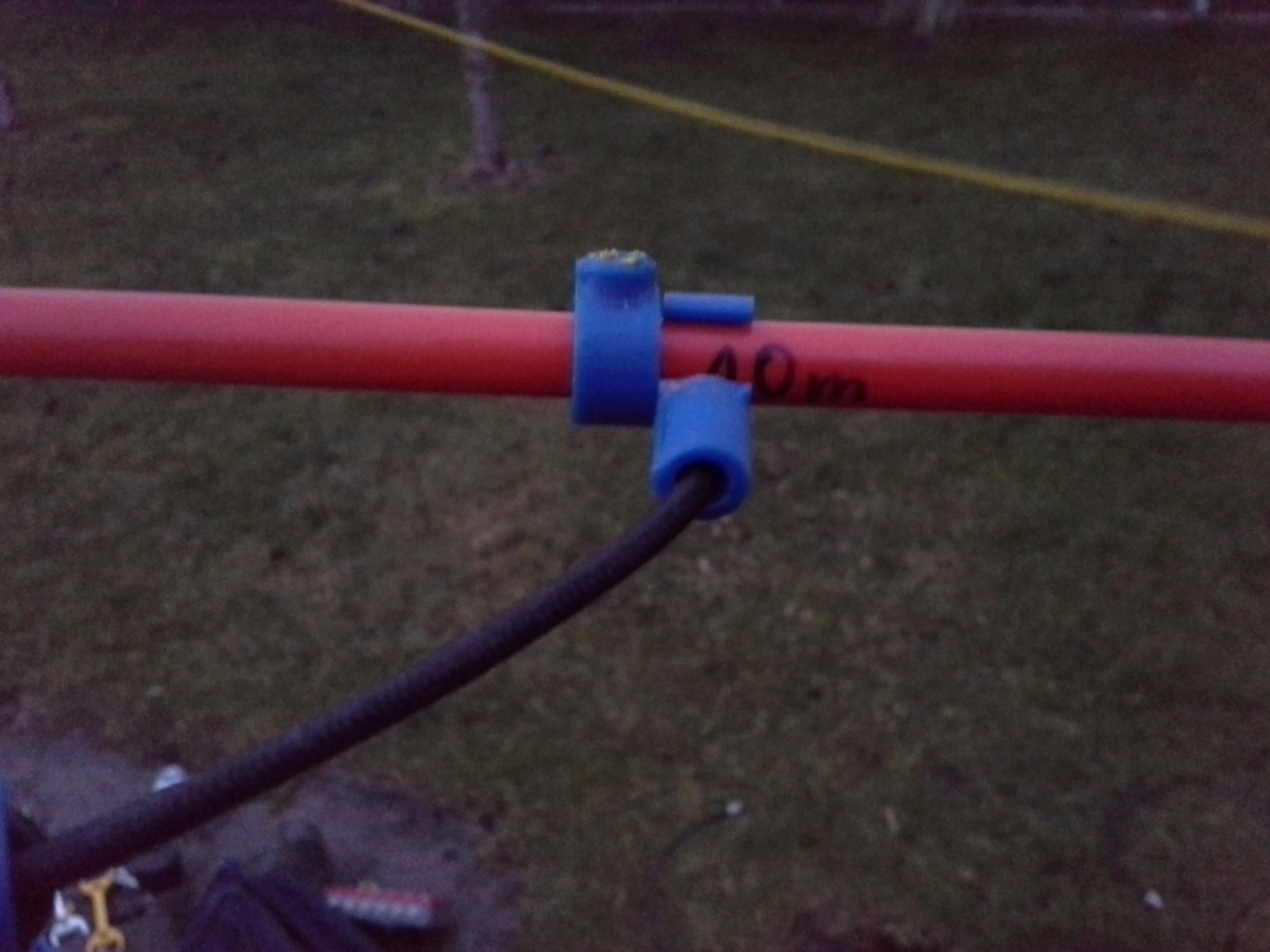

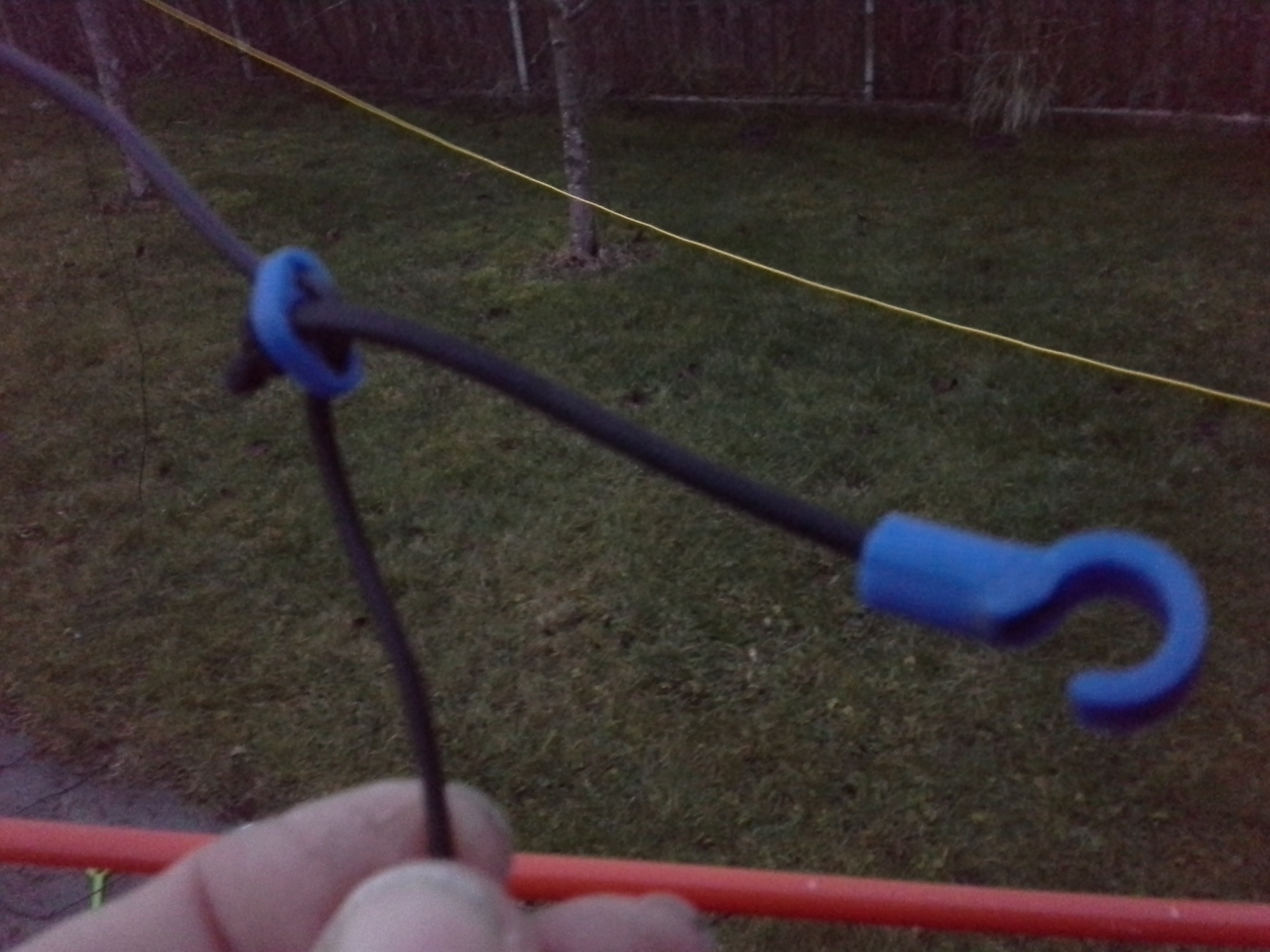

Zastosowałem maszt DXwire 11m , poziome rozpórki to rurki z włókna szklanego do opryskiwaczy, wszelkie uchwyty, mocowania, haczyki to wydruki na drukarce 3d z materiału PETG. Linka antenowa to LGY0.75mm2.
